Трафарет Visio: DigiTOP OM-7/OM-14 — Smart-фигура ограничителя мощности

Версия 1.0.0
Скачать 2
Размер файла 45,1 KB
Количество файлов 1
Дата создания 12.08.2026
Последнее обновление 14.08.2026
Экономит 1–2 часа черчения Получить .vssx по email

Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) DigiTOP OM-7 / OM-14 — ограничитель мощности украинского производителя DigiTOP. Основная функция — контроль потребляемой мощности в однофазной сети с отключением нагрузки при превышении заданного лимита (кВт), дополнительно оснащён функцией реле напряжения. Линейка: OM-7 (диапазон 0,1–7 кВт, до 40А) и OM-14 (диапазон 0,1–14 кВт, до 80А), каждая в двух версиях индикатора — M2R (красный).

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью двух моделей — переключение через Smart Data по полю «Мощность». Поле переключения цвета индикатора в шаблоне не включено. Фигура содержит активные точки подключения клемм L1/N (вход) и L1′/N′ (выход), измерение тока через встроенный трансформатор тока.

⚠️ Трёхступенчатая логика отключения по мощности — официальные значения.
Время отключения зависит от степени превышения установленного лимита:
• Превышение <25% — отключение с задержкой, заданной пользователем (5–300с)
• Превышение >25% — отключение через 5с
• Превышение >100% (вдвое от лимита) — отключение без задержки

⚠️ Количество циклов повторного включения — значение «0» требует ручного включения.
Официально: «значение "0" предполагает ручное включение нагрузки». Диапазон настройки: 0–20 циклов. Если нужно чтобы прибор сам не пытался повторно включить нагрузку после срабатывания по мощности — выставляйте "0".

ℹ️ Полноценный транзит нуля.
В устройстве реализован полноценный транзит нуля (Шина — 16 мм²). Нейтраль проходит через устройство транзитом по медной шине 16 мм², не измеряется и не коммутируется.

ℹ️ Память последнего события — маркер «LE.» (Last Event).
На верхнем индикаторе отображается маркер последнего срабатывания, на нижнем — значение мощности, вызвавшее отключение.

Что входит в шаблон Visio DigiTOP OM-7 / OM-14

Архив содержит 1 Smart-фигуру с вариативностью двух моделей (официальный состав линейки):

Модель	Диапазон мощности	I_макс	Индикатор	Макс. сечение провода
OM-7	0,1–7 кВт	40А	🔴 M2R (только)	6 мм²
OM-14	0,1–14 кВт	80А	🔴 M2R (только)	16 мм²

ℹ️ Названия «OM-7» и «OM-14» соответствуют максимальному контролируемому лимиту мощности в кВт, а не току — это ограничитель мощности, а не токовое реле.

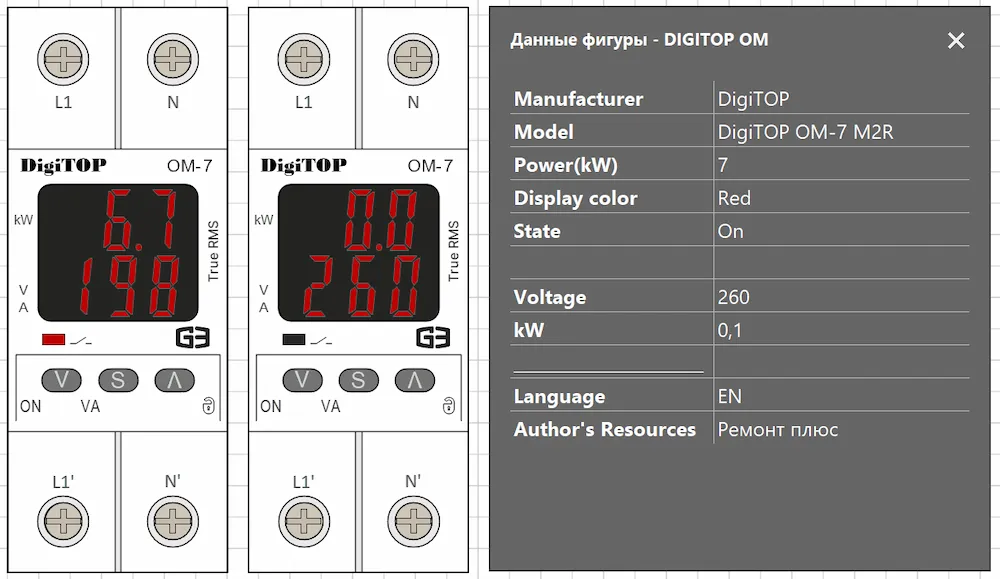

DigiTOP OM-7 M2R — поля Smart Data в Microsoft Visio — DigiTOP OM-7 M2R — Smart Data в Microsoft Visio

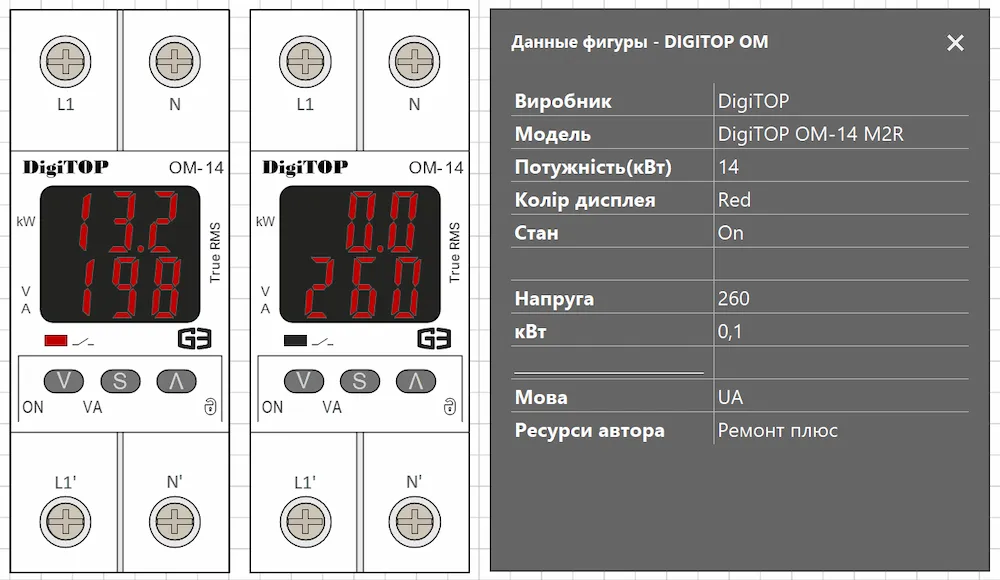

DigiTOP OM-14 M2R — поля Smart Data в Microsoft Visio — DigiTOP OM-14 M2R — Smart Data в Microsoft Visio

Особенности Smart-фигуры DigiTOP OM-7 / OM-14

🔌

Активные точки подключения

Клеммы по оф. схеме: IN — L1, N (вход), OUT — L1`, N` (выход на нагрузку). Схема подключения соответствует инструкции.

🏷️

Smart Data

Модель, Iном (А), Iмакс (А), Номинальная мощность (кВт), Umin (В), Umax (В), Режим (On/Off), Задержка включения.

📐

Точный масштаб 1:1

Габариты 35 × 90 × 67 мм (Ш × В × Г, 1 DIN-модуль).
Фигура корректно встаёт в сборку на однолинейных схемах.

💡

Двойной индикатор

На фигуре отображён режим LED-индикатора: Верхний — значение мощности (кВт). Нижний — напряжение сети (В).

🔄

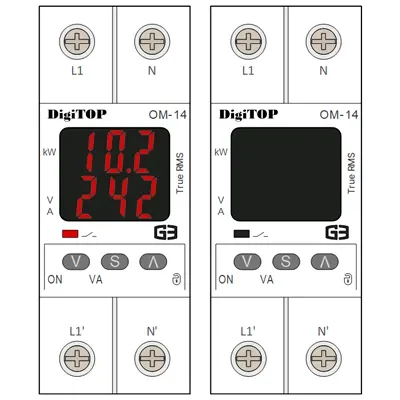

2 состояния фигуры

«On» — цифровой дисплей показывает напряжение/ток.
«Off» — нагрузка обесточена. Переключение через Smart Data.

🔌

Совместимость

Файл .vssx совместим с Microsoft Visio 2013, 2016, 2019, 2021 и Office 365. Вставка перетаскиванием фигур.

Технические характеристики DigiTOP OM-7 / OM-14

Параметры по официальному мануалу digitop.ua (официальные страницы серии OM-7 / OM-14) + дистрибьюторы (данные подтверждены перекрёстно). Все значения верифицированы из первичного источника.

Параметры

Параметр	OM-7	OM-14
Тип устройства	Ограничитель мощности с функцией реле напряжения, DIN-рейка
Производитель	DigiTOP (ООО «Енергохіт»), Київ, Україна
Диапазон контролируемой мощности	0,1–7 кВт	0,1–14 кВт
Рабочее напряжение	50–400В
Рабочая частота сети	45–65Гц
Верхняя граница отключения по напряжению	230–270В (настройка, шаг 1В; заводская: 250В)
Нижняя граница отключения по напряжению	120–220В (настройка, шаг 1В; заводская: 170В)
Время отключения по верхней границе	не более 0,02с
Время отключения по верхнему пределу напряжения	1с (120–170В) / 0,02с (<120В)
Погрешность вольтметра	не более 1%
Погрешность измерения тока	не более 2%
Максимальный ток на контактах реле*	40А	80А
Потребляемая мощность	не более 2Вт
Степень загрязнения	II
Класс изоляции оборудования	II
Степень защиты прибора	IP20
Момент затяжки винтов клемм	2,2 ± 0,2 Н·м
Рабочая температура	−25…+50°С
Относительная влажность (эксплуатация)	30–80%
Термозащита	Откл. при +70°С («Hot») / Вкл. при охлаждении до +60°С
Габаритные размеры (В × Ш × Г)	90 × 35 × 67 мм
Ширина в модулях DIN	2 модуля
Монтаж	DIN-рейка TS-35; работоспособен при любом положении в пространстве
Транзит нейтрали	Полноценный, медная шина 16 мм²
Срок эксплуатации	10 лет
Гарантия производителя	5 лет

Настраиваемые пользователем параметры DigiTOP OM-7 / OM-14

Параметры

Параметр	Диапазон
Лимит максимальной мощности	OM-7: 0,1–7 кВт / OM-14: 0,1–14 кВт
Верхняя граница напряжения	210–270В
Нижняя граница напряжения	120–200В
Задержка включения по мощности	5–600с
Задержка отключения по мощности	5–300с
Количество циклов повторного включения	0–20 (0 = ручное включение)
Задержка включения по напряжению	5–600с
Яркость индикатора	1–9
Автоблокировка кнопок	On/OFF
Режим контроля частоты	50Гц / Авто
Задержка отключения (режим Auto)	0–900мс

Область применения шаблона

Шаблон предназначен для следующих типов проектной документации:

Соблюдение договорной мощности с энергоснабжающей организацией — устройство отключает второстепенную нагрузку при превышении заданного лимита кВт, предотвращая штрафные санкции за превышение.
Защита электропроводки от перегрузки по мощности — в дополнение к автоматическим выключателям по току.
Ограничение мощности на съёмном/арендном объекте — задание фиксированного лимита потребления для арендатора.
Комбинированная защита по напряжению и мощности — заменяет отдельное реле напряжения там, где также нужен контроль лимита кВт.
Схемы щитов в Microsoft Visio — фигура как элемент ограничения мощности в компоновочных схемах однофазных щитов.

Хорошо сочетается со Smart-фигурами DigiTOP VP-3F M6 (трехфазное реле напряжения), Hager MBN/MBS (автоматы), ZUBR MF2 (многофункциональное реле напряжения), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617, Hager SF263 (автомат ввода резерва на DIN-рейку), трафаретом щита электрического Hager Volta 36 и всеми шаблонами фигур каталога download.

Лицензия на использование

Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL.
Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!

🗜️ Состав архива для скачивания

Архив содержит один файл шаблона - DigiTOP-OM-7-14-Stencils.vssx
Внутри файла:

1 Smart-фигура с вариативностью 2 моделей: OM-7; OM-14;
2 состояния: Включён / Отключён — переключение через Smart Data;
Двойной дисплей: M2R (красный);
Активные точки подключения: IN (L1, N — вход), OUT (L1`, N` — выход на нагрузку);
Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.

DigiTOP OM-M2R v1.zip

v1.0.045 kb
