Экономит 1–2 часа черчения Получить .vssx по email

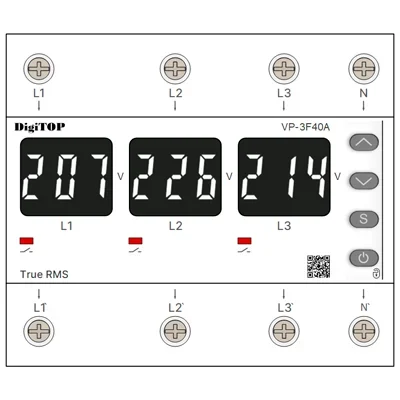

Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) DigiTOP VP-3F40A / VP-3F63A — трёхфазное цифровое реле напряжения украинского производителя DigiTOP. Базовая версия трёхфазной защиты — контроль напряжения, асимметрии и порядка чередования фаз. Занимает 6 модулей (105 мм) на DIN-рейке. Линейка: VP-3F40A (40А) и VP-3F63A (63А), каждая в двух версиях индикатора — M6R (красный) и M6W (белый).

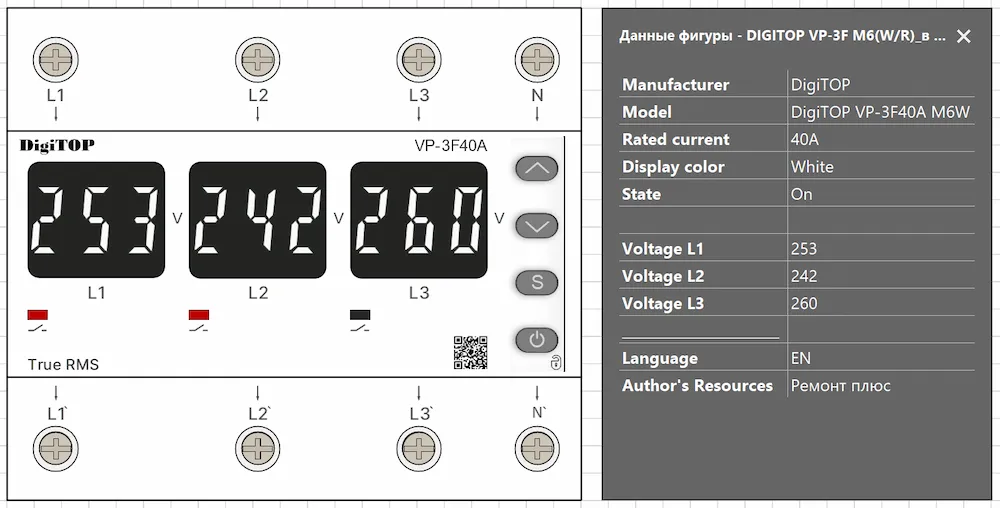

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью двух номиналов тока и двух режимов работы — переключение через Smart Data. Устройство может работать как единое трёхфазное реле, так и как три независимых однофазных реле в одном корпусе.
Заводская установка: Однофазный. В однофазном режиме каждая фаза контролируется независимо — авария на одной фазе не отключает остальные. В трёхфазном режиме параметры Umin/Umax/задержка/гистерезис — общие для всех трёх фаз одновременно, плюс становится доступен контроль асимметрии и чередования фаз.
Диапазон: 20–99В или OFF (заводская установка: 50В). Доступен только в трёхфазном режиме. При выключении устройство не реагирует на разницу напряжений между фазами.
Функция «t.in» может быть отключена в меню (t.in −35°C On / t.in −35°C OFF). При срабатывании на индикаторе отображается «Hot».
Диапазон: 1–10В (заводская: 3В). Общий для всех трёх фаз в трёхфазном режиме. Нужен для предотвращения многократных включений/выключений при колебании напряжения около установленной границы.
Что входит в шаблон Visio DigiTOP VP-3F
Архив содержит 1 Smart-фигуру с вариативностью двух номиналов тока × два цвета индикатора (официальный состав линейки):
| Модель | Iном | Контроль тока | Ном. мощность | Макс. сечение провода |
|---|---|---|---|---|
| VP-3F40A | 40 А | Нет | 🔴 M6R / ⚪ M6W | 10 мм² |
| VP-3F63A | 63 А | Нет | 🔴 M6R / ⚪ M6W | 16 мм² |
Формат отображения: «E.2» (номер события) / «L3» (фаза, вызвавшая событие) / «280» (значение напряжения). Просмотр — через меню, навигация кнопками.
Особенности Smart-фигуры DigiTOP VP-3F
Активные точки подключения
Индикация на дисплее
Точный масштаб 1:1
Фигура корректно встаёт в сборку на однолинейных и компоновочных схемах.
Индикация напряжения
2 состояния фигуры
«Off» — нагрузка обесточена. Переключение через Smart Data.
Совместимость
Технические характеристики DigiTOP VP-3F40A / VP-3F63A
Параметры по официальному мануалу digitop.ua (официальные страницы серии VP M6R/M6W) + дистрибьюторы (данные подтверждены перекрёстно). Все значения верифицированы из первичного источника.
Параметр
VP-3F40A
VP-3F63A
Тип устройства
Трёхфазное цифровое реле напряжения, DIN-рейка
Производитель
DigiTOP (ООО «Енергохіт»), Київ, Україна
Рабочее напряжение
50–400В
Рабочая частота
45–65Гц
Верхняя граница отключения (настройка)
230–270В (заводская: 250В)
Нижняя граница отключения (настройка)
120–220В (заводская: 170В)
Гистерезис напряжения (настройка)
1–10В (заводская: 3В)
Нижний предел отключения (настройка)
120–200В
Контроль асимметрии фаз (настройка)
20–99В / OFF (заводская: 50В)
Время отключения по верхней границе
не более 0,02с
Время отключения по нижней границе
не более 0,02с
Время отключения при асимметрии фаз
20с (фиксированное)
Время задержки включения (настройка)
5–600с, шаг 5с (заводская: 5с)
Погрешность вольтметра
не более 1%
Номинальный ток на контактах реле*
40А
63А
Потребляемая мощность
не более 1Вт
Режим работы (настройка)
Однофазный / Трёхфазный (заводская: Однофазный)
Контроль чередования фаз
вкл/выкл (заводская: выкл), только в трёхфазном режиме
Выбор рабочей частоты
50Гц / Авто
Время задержки отключения (режим Auto)
0–900мс, шаг 100мс (заводская: 200мс)
Яркость индикатора
1–9 (заводская: 7)
Автоблокировка кнопок
On/OFF (заводская: OFF)
Контроль внутренней температуры
Откл. при +70°С / Вкл. при охлаждении до +60°С (функция отключаема)
Журнал последних событий
25 событий, формат: номер/фаза/значение
Степень защиты прибора
IP20
Момент затяжки винтов клемм
2,2 ± 0,2 Н·м
Рабочая температура
−25…+50 °С
Габаритные размеры (В×Ш×Г)
90 × 105 × 67мм
Ширина в модулях DIN
6 модулей
Монтаж
DIN-рейка TS-35; любое положение в пространстве
Срок эксплуатации
10 лет
Гарантия производителя
60 месяцев (5 лет)
Область применения шаблона Visio DigiTOP VP-3F
Шаблон предназначен для следующих типов проектной документации:
- Защита трёхфазных двигателей от перекоса и пропадания фазы — трёхфазный режим с контролем чередования фаз предотвращает реверсное вращение и повреждение обмоток.
- Трёхфазный ввод в жилом доме с независимыми однофазными группами — однофазный режим работает как три отдельных реле напряжения без необходимости покупать три устройства.
- Бюджетная защита без контроля тока — когда защита проводки от перегрузки не требуется (есть отдельные автоматы), VP-3F дешевле VA-3F при той же защите по напряжению.
- Объекты с генератором — работа с источниками нестабильной частоты через режим "Auto" с настраиваемой задержкой отключения.
- Схемы щитов в Microsoft Visio — фигура как базовая защита по напряжению в компоновочных и однолинейных схемах трёхфазных щитов.
Для комплексной защиты с контролем тока применяется DigiTOP VA-3F M6 (реле напряжения с контролем тока). Для однофазной защиты используется DigiTOP VP-M2 (реле напряжения).
При построении компоновочной или однолинейной схемы применяются Smart-фигуры Hager Volta 48 (щит электрический), Hager ERC / ESC (силовой контактор), шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, Novatek REV-114.24 & REV-114N (реле времени), трафаретом электросчётчика Novatek EM-129 и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - DigiTOP-VP-3F-Stencils.vssx
Внутри файла:
- 1 Smart-фигура с вариативностью 2 номиналов тока (VP-3F40A / VP-3F63A) × 2 цвета индикатора (M6R/M6W);
- 2 состояния: Включён / Отключён — переключение через Smart Data;
- Двойной дисплей: M2R (красный) / M2W (белый);
- Активные точки подключения: L1, L2, L3 (вход), L1′, L2′, L3′ (выход нагрузки), N;
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
