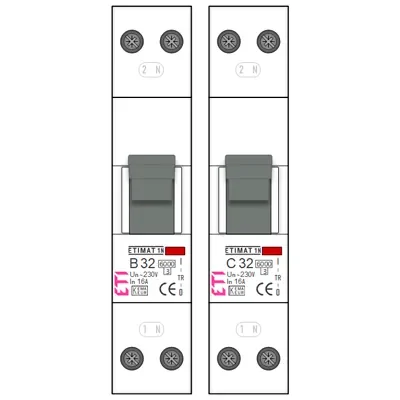

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) ETIMAT 1N — специализированная серия модульных автоматических выключателей производства ETI Elektroelement d.o.o. (Словения). Ключевое конструктивное решение: фазный полюс с защитой и коммутируемый нулевой проводник размещены в одном модуле шириной 18,0 мм. Там, где стандартный двухполюсный (2P) автомат занимает два модуля DIN, ETIMAT 1N занимает один — это вдвое плотнее при том же количестве защищённых линий.
Линейка предназначена для защиты однофазных цепей переменного тока 230В от токов перегрузки и короткого замыкания. Отключающая способность — 6кА по IEC/EN 60898-1. Номинальные токи: 6–32А. Доступные тепловые характеристики: B и C. Класс токоограничения 3. Uimp = 4 кВ.
Двухполюсные (2P) и трёхполюсные версии той же серии ETIMAT занимают другой типоразмер корпуса и описаны в отдельных шаблонах.
ETi IZ-SKN0021/10 (двухполюсная 1P+N, 12 модулей) или IZ-SKN0029/10 (четырёхполюсная 3P+N, 12 модулей).
Нулевой проводник питается от отдельной шины N — это необходимо учитывать при проектировании щита.
«1N» в официальном наименовании расшифровывается как «1 полюс + N в 1 модуле, 6 кА». В разных каталогах одного производителя встречаются оба варианта написания — это не разные продукты.
Что входит в шаблон Visio ETIMAT 1N 1P+N
Один типоразмер: 1 модуль DIN (18,0 мм). Все позиции имеют идентичные габариты и форму корпуса. Верифицировано с оф. источника: etimat.etigroup.eu / eti.ua (август 2026).
Характеристика B — 7 артикулов:
| Артикул ETI | Наименование | Тип | Ток, А |
|---|---|---|---|
| 002191101 | ETIMAT 1N 1p+N B6 6kA | B | 6 |
| 002191102 | ETIMAT 1N 1p+N B10 6kA | B | 10 |
| 002191103 | ETIMAT 1N 1p+N B13 6kA | B | 13 |
| 002191104 | ETIMAT 1N 1p+N B16 6kA | B | 16 |
| 002191105 | ETIMAT 1N 1p+N B20 6kA | B | 20 |
| 002191106 | ETIMAT 1N 1p+N B25 6kA | B | 25 |
| 002191107 | ETIMAT 1N 1p+N B32 6kA | B | 32 |
Характеристика С — 7 артикулов:
| Артикул ETI | Наименование | Тип | Ток, А |
|---|---|---|---|
| 002191121 | ETIMAT 1N 1p+N C6 6kA | C | 6 |
| 002191122 | ETIMAT 1N 1p+N C10 6kA | C | 10 |
| 002191123 | ETIMAT 1N 1p+N C13 6kA | C | 13 |
| 002191124 | ETIMAT 1N 1p+N C16 6kA | C | 16 |
| 002191125 | ETIMAT 1N 1p+N C20 6kA | C | 20 |
| 002191126 | ETIMAT 1N 1p+N C25 6kA | C | 25 |
| 002191127 | ETIMAT 1N 1p+N C32 6kA | C | 32 |
Особенности Smart-фигуры ETIMAT 6 1P+N
Активные точки подключения
Индикаторы положения контактов и срабатывания.
Выбор номинала и ВТХ
Точный масштаб 1:1
Фигура корректно встаёт в сборку на однолинейных и компоновочных схемах.
SVG-вектор
Автогенерация артикула
Совместимость
Технические характеристики ETIMAT 6 1P+N
Параметры по официальному каталогу ETI и datasheet с etigroup.eu / tme.eu (2024-2025).
| Параметр | Значение |
|---|---|
| Стандарт | IEC/EN 60898-1 |
| Номинальное напряжение Un | 230В AC |
| Частота | 50/60Гц |
| Номинальный ток In | 6 / 10 / 13 / 16 / 20 / 25 / 32 А |
| Тепловые характеристики | B(6–32А) / C(6–32А) |
| Отключающая способность Icn | 6кА |
| Класс ограничения энергии | 3 |
| Uimp | 4кВ |
| Ширина корпуса | 18мм (1 модуль) |
| Высота (В) | 88мм |
| Глубина (Г) | 69мм |
| Сечение проводника | 1–10 мм² max.1,5Nm |
| Степень защиты | IP20 |
| Категория перенапряжения | III |
| Монтаж | DIN-рейка EN60715 (TH35) |
| Возможность пломбирования | Да |
| Место производства | Словения |
| Масса (ориент.) | ~115г |
Область применения ETIMAT 6 1P+N
| Наименование | Типовое применение | Серия артикулов |
|---|---|---|
| ETIMAT 1N 1p+N B16 | Одиночная розетка 16А в жилом помещении, без пусковых токов | 002191104 |
| ETIMAT 1N 1p+N C20 | Группа розеток 20А, умеренный пусковой ток | 002191125 |
| ETIMAT 1N 1p+N B10 | Линия освещения 10А | 002191102 |
| ETIMAT 1N 1p+N C16 | Линия с вентилятором / насосом, пусковые токи 3–5 × In | 002191124 |
| отдельные шаблоны | Нужна защита от утечки — дополнительно к автомату | Добавить ETi EFI RCCB или заменить на ETi KZS (RCBO) |
| ETIMAT 1N 1P+N (любой номинал) | Плотная компоновка щита, нужно вдвое больше линий на той же ширине | 1 модуль вместо 2 у стандартного 2P |
Используя предопределённые фигуры Microsoft Visio, вы можете быстро создавать понятные однолинейные и компоновочные схемы щитов. Применив стенсил Visio ETi ETIMAT 6 1P+N, вы сможете точно визуализировать компоновку системы с учётом реальных габаритов и автоматически получить спецификацию оборудования. Все фигуры выполнены в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено.
Область применения шаблона ETIMAT 1N 1P+N
Шаблон предназначен для следующих типов проектной документации:
- Однолинейные схемы жилых и коммерческих щитов — когда нужно показать защиту однофазной линии с коммутацией нейтрали при сохранении компактности (1 модуль вместо 2P). Стандартная комбинация B/C, 6–32А — самый распространённый сценарий.
- Компоновочные схемы щитов с плотной установкой — проектирование щитков на 8–24 модуля DIN, где каждый модуль на счету. ETIMAT 1N позволяет разместить вдвое больше защищённых линий на той же ширине щита.
- Схемы ВРУ и ГРЩ малых объектов — защита отходящих однофазных фидеров 6–32А с отображением коммутируемого нейтрального проводника на схеме.
- Схемы АВР (резервного питания) — в комбинации со смежными шаблонами перекидного рубильника или контактора: показать автомат на отходящей линии резервной схемы.
- Учебные и демонстрационные схемы — наглядное сравнение компоновки 1P+N в одном модуле против классической 2P-схемы; иллюстрации типовых групп защиты квартирного щита.
Для сопутствующих устройств защиты смотрите DigiTOP OM-7 / OM-14 (ограничитель мощности). Для переключения 1NO+1NC группы контактов Hager SFM и однополюсный автоматический выключатель ETi ETIMAT 10 1P (80А 100А 125А).
При построении компоновочной или однолинейной схемы применяются Smart-фигуры Hager Volta 36 (щит электрический), Hager RCBO 2P (дифавтомат ДАВ 1P+N / QuickConnect), шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, автомата постоянного тока 6кА ETi ETIMAT 10 DC 1P/2P, трафарет автоматического выключателя 6kA, тип «С» Hager MLN и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели.
Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
🗜️ Состав архива для скачивания

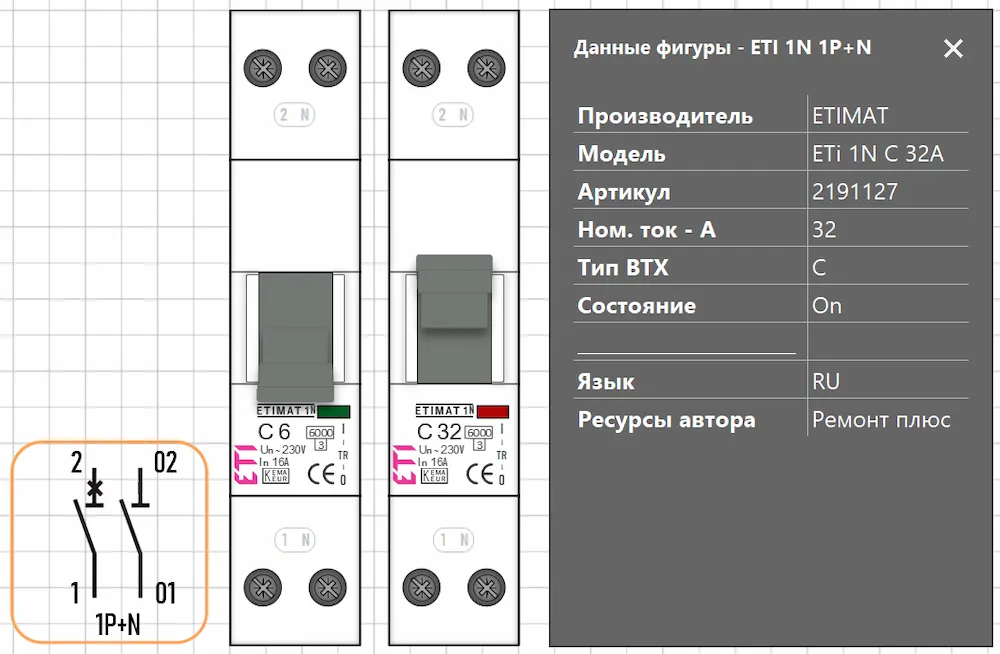

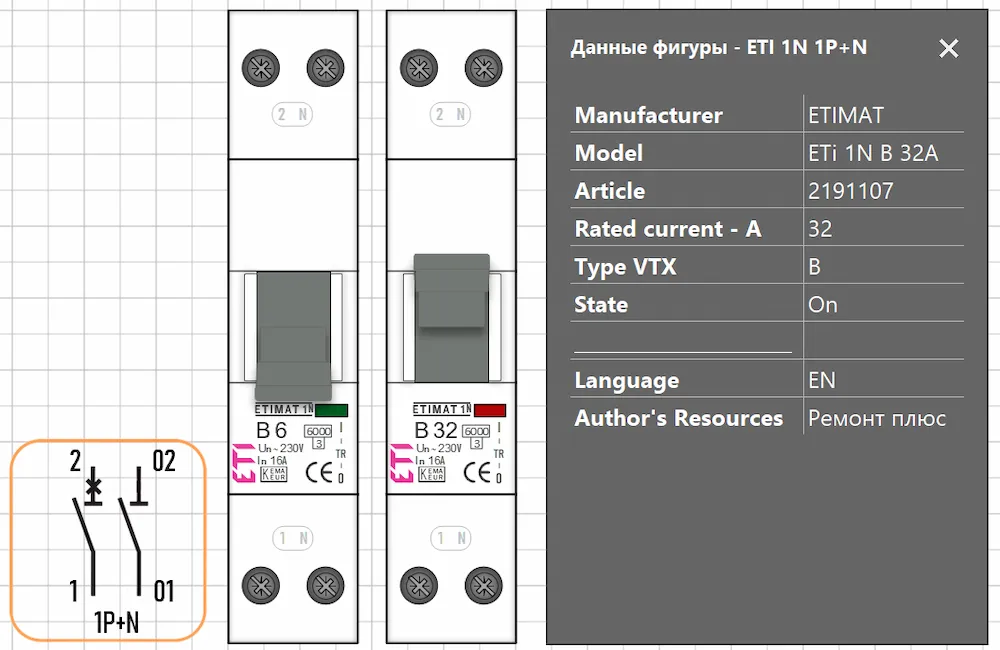

Архив содержит один файл - ETi-ETIMAT-1N-1pN-Stencils.vssxВнутри файла:
- 1 Smart-фигура с полной параметрической вариативностью, покрывающая 14 официальных артикулов из 2 таблиц;
- 2 состояния: Включён / Отключён — переключение через Smart Data;
- Активные точки подключения: 2, N (вход), 1, N (выход);
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
