Экономит 1–2 часа черчения Получить .vssx по email

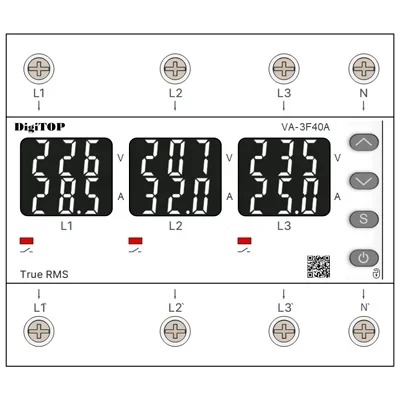

Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) DigiTOP VA-3F — трёхфазное цифровое реле напряжения с контролем максимального тока украинского производителя DigiTOP. Продвинутая версия трёхфазного реле: помимо защиты по напряжению добавлен контроль тока по каждой фазе с защитой от перегрузки. Занимает 6 модулей (105 мм) на DIN-рейке. Линейка охватывает два номинала: VA-3F40A и VA-3F63A, каждый в двух версиях индикатора — M6R (красный) и M6W (белый).

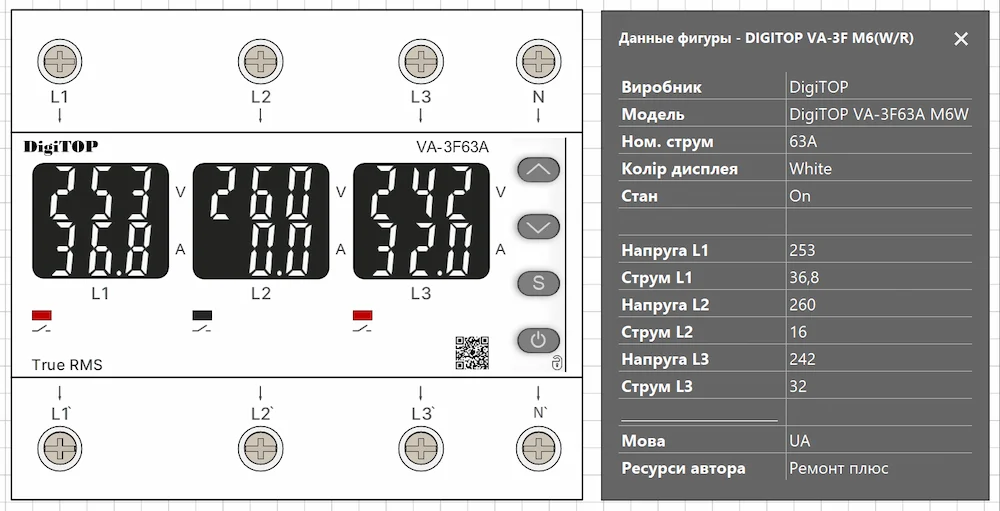

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью двух номиналов тока и двух режимов работы — переключение через Smart Data. Устройство может работать как единое трёхфазное реле, так и как три независимых однофазных реле в одном корпусе.
Время отключения по току зависит от степени превышения измеренного значения Iвим относительно установленного Iном:
• Iном < Iвим < Iмакс — отключение через 600с
• Iмакс < Iвим < 2×Iном — отключение через 5с
• Iвим > 2×Iном — отключение через 0,02с
Позволяет пережить кратковременные пусковые токи без ложного срабатывания.
В однофазном режиме каждая фаза контролируется отдельно — авария на одной фазе не отключает остальные две. Выбирайте режим в зависимости от типа нагрузки (трёхфазный двигатель требует трёхфазного режима).
Официальный параметр «Режим работы»: синхронный / асинхронный. Синхронный режим ориентирован на контроль перекоса фаз для трёхфазного потребителя; асинхронный позволяет более гибкую работу при независимых однофазных нагрузках. Уточняйте логику режима по полной инструкции при настройке.
Официальный диапазон настройки: 20–99 В (шаг 1В). Устройство отключает нагрузку при превышении заданной разницы напряжений между фазами — защищает трёхфазные двигатели от повреждения обмоток при неравномерной нагрузке фаз в сети.
Что входит в шаблон Visio DigiTOP VA-3F
Архив содержит 1 Smart-фигуру с вариативностью двух номиналов тока × два цвета индикатора (официальный состав линейки):
| Модель | Iном | Iмакс | Ном. мощность | Макс. сечение провода |
|---|---|---|---|---|
| VA-3F40A | 40 А | 50 А | 🔴 M6R / ⚪ M6W | 10 мм² |
| VA-3F63A | 63 А | 80 А | 🔴 M6R / ⚪ M6W | 16 мм² |
Особенности Smart-фигуры DigiTOP VA-3F
Активные точки подключения
Двойная индикация на дисплее
Точный масштаб 1:1
Фигура корректно встаёт в сборку на однолинейных и компоновочных схемах.
Индикация напряжения и тока
2 состояния фигуры
«Off» — нагрузка обесточена. Переключение через Smart Data.
Совместимость
Технические характеристики DigiTOP VA-3F40A / VA-3F63A
Параметры по официальному мануалу digitop.ua (официальные страницы серии VA M6R/M6W) + дистрибьюторы (данные подтверждены перекрёстно). Все значения верифицированы из первичного источника.
Параметр
VA-3F40A
VA-3F63A
Тип устройства
Трёхфазное цифровое реле напряжения с контролем тока
Производитель
DigiTOP (ООО «Енергохіт»), Київ, Україна
Номинальный ток нагрузки
40А
60А
Максимальный ток нагрузки
50А
80А
Предел отключения по току (настройка)
1–40А
1–63А
Измерение напряжения на каждой фазе
50–400В
Верхний предел отключения (настройка)
210–270В
Нижний предел отключения (настройка)
120–200В
Время отключения по верхнему пределу
не более 0,02с
Время отключения по нижнему пределу
120–170В — 1с; ≤120В — 0,02с
Время задержки включения
0–600с
Время отключения по току: Iвык > 2Iном
0,02с
Время отключения по току: Iмакс < Iвык < 2Iном
5с
Время отключения по току: Iном < Iвык < Iмакс
600с
Асимметрия фаз (шаг 1В)
20–99В
Режим работы
Синхронный/асинхронный, трехфазный/однофазный
Контроль тока
Есть
Количество фаз
3
Количество модулей на DIN рейке
6
Тип монтажа
На DIN-рейку
Алгоритм измерения
TrueRMS
Тепловая защита
Есть
Калибровка показаний вольтметра
Есть
Работа с нестабильной частотой (генераторы)
Есть (трёхфазный режим)
Срок эксплуатации
10 лет
Гарантия производителя
60 месяцев (5 лет)
Схема выбора: VA-3F40A, VA-3F63A или другие серии DigiTOP
Условие / требование
Потребность
Рекомендация
Примечание
Трёхфазный двигатель/насос до 40А
Напряжение + ток
VA-3F40A
Трёхфазный режим
Вводной щит дома с трёхфазным вводом
Напряжение + ток, до 63А
VA-3F63A
Трёхфазный режим
Три независимых однофазных потребителя
Напряжение + ток на каждой фазе
VA-3F40A/63A
Однофазный режим
Только защита по напряжению (без контроля тока)
Экономия бюджета
VP-3F40A/63A
Базовая версия без Iконтроля
Область применения шаблона Visio DigiTOP VA-3F
Шаблон предназначен для следующих типов проектной документации:
- Защита трёхфазных двигателей и насосов — контроль асимметрии фаз (20–99В) предотвращает повреждение обмоток двигателя при неравномерной нагрузке фаз в сети.
- Комплексная защита вводного щита — одновременный контроль напряжения и тока на каждой из трёх фаз заменяет отдельные реле напряжения и токовые реле.
- Промышленные объекты с частыми пусковыми токами — трёхступенчатая времятоковая характеристика (600с/5с/0,02с) корректно работает с насосами, компрессорами без ложных срабатываний.
- Объекты с тремя независимыми однофазными нагрузками — режим «три независимых реле» позволяет применить одно устройство вместо трёх отдельных однофазных реле.
- Объекты с генератором — работа с источниками нестабильной частоты в трёхфазном режиме.
- Схемы щитов в Microsoft Visio — фигура используется как комплексная защита по напряжению и току в компактном корпусе 6 модулей DIN.
Хорошо сочетается со Smart-фигурами Hager KW01B/KWB02 (ограничитель), Hager RCD 2P / RCD 4P (УЗО), ZUBR D6 (трёхфазное реле напряжения), DigiTOP VP-M2 (реле напряжения), шаблоном AutoMarker и трафаретом ГОСТ 2.710-81 / IEC 60617, Tomzn TOQ5 2P (автомат ввода резерва на DIN-рейку), трафаретом электросчётчика F&F WZE-1 и всеми шаблонами фигур каталога download.
Лицензия на использование
- Данный шаблон имеет лицензию GPL - лицензия свободных программ.
Эта лицензия позволяет Вам изменять шаблон в соответствии с вашими потребностями. Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам или вашим клиентам, без требования платить за это кому бы то ни было.
Также можете распространять изменённый шаблон в соответствии с условиями лицензии GPL. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность.
Вместе мы можем сделать больше!
Состав архива для скачивания
Архив содержит один файл шаблона - DigiTOP-VA-3F-Stencils.vssx
Внутри файла:
- 1 Smart-фигура с вариативностью 2 номиналов тока (VA-3F40A / VA-3F63A) × 2 цвета индикатора (M6R/M6W);
- 2 состояния: Включён / Отключён — переключение через Smart Data;
- Двойной дисплей: M2R (красный) / M2W (белый);
- Активные точки подключения: L1, L2, L3 (вход), L1′, L2′, L3′ (выход нагрузки), N;
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
