Smart-фигура для Microsoft Visio — профессиональный шаблон (.vssx) DigiTOP PS-40A / PS-63A — переключатель фаз украинского производителя DigiTOP. Это не реле напряжения в привычном смысле — устройство берёт трёхфазный ввод (L1, L2, L3, N) и питает один однофазный ответственный потребитель от той фазы, где сейчас напряжение в норме. При аварии на используемой фазе автоматически переключает нагрузку на следующую исправную фазу — питание сохраняется, пока хотя бы одна из трёх фаз в норме. Занимает 6 модулей (105 мм) на DIN-рейке. Линейка: PS-40A (40 А) и PS-63A (63 А), каждая в двух версиях индикатора — M6R (красный) и M6W (белый).

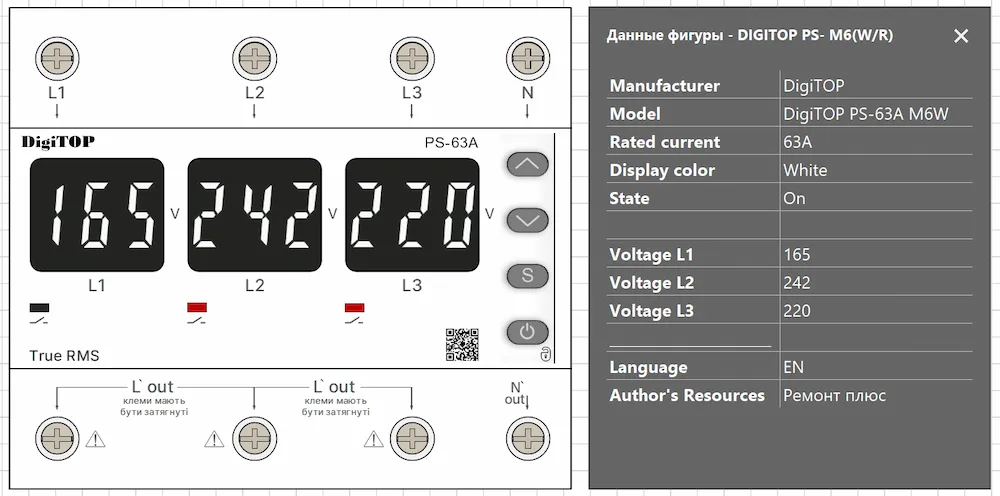

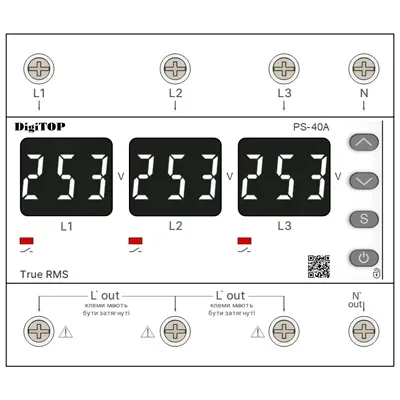

Шаблон Visio (стенсил) содержит 1 Smart-фигуру с вариативностью двух номиналов тока — переключение через Smart Data. Фигура содержит активные точки подключения: трёхфазный вход (L1/L2/L3/N) и однофазный выход (L′/N′).
Официальное предупреждение производителя (выделено в инструкции восклицательным знаком): «Усередині прилада встановлена з'єднувальна шина, тому УСІ КЛЕМИ L' МАЮТЬ БУТИ ЗАТЯГНУТІ!» Внутри устройства три выходные клеммы L′ электрически соединены общей шиной — незатянутый винт на неиспользуемой клемме L′ может нарушить контакт во всей шине.
DigiTOP PS-40A/63A выдаёт на выход одну фазу (однофазную нагрузку 230В), выбирая лучшую из трёх доступных. Если нужна защита трёхфазного потребителя (двигателя) — это устройство не подходит, нужны VP-3F/VA-3F.
При приоритете «OFF» устройство переключается на следующую исправную фазу и остаётся на ней до следующей аварии — не возвращается на L1 автоматически. Если приоритет задан явно (L1/L2/L3), устройство вернётся на приоритетную фазу через заданную задержку (5–120с) после восстановления напряжения на ней.
Защищает от ситуации, когда электромагнитное реле физически не разомкнулось при команде на отключение.
Что входит в шаблон Visio DigiTOP PS M6
Архив содержит 1 Smart-фигуру с вариативностью двух номиналов тока × два цвета индикатора (официальный состав линейки):
| Модель | Iном | Ном. мощность | Макс. сечение провода |
|---|---|---|---|
| PS-40A | 40 А | 🔴 M6R / ⚪ M6W | 10 мм² |
| PS-63A | 63 А | 🔴 M6R / ⚪ M6W | 16 мм² |
У PS-40A/63A два независимых параметра: гистерезис по верхней границе (1–10В, заводская 3В) и гистерезис по нижней границе (1–14В, заводская 5В).
Особенности Smart-фигуры DigiTOP PS M6
Активные точки подключения
Индикация на дисплее
Точный масштаб 1:1
Фигура корректно встаёт в сборку на однолинейных и компоновочных схемах.
Индикация напряжения
2 состояния фигуры
«Off» — нагрузка обесточена. Переключение через Smart Data.
Совместимость
Технические характеристики DigiTOP PS-40A / PS-63A
Параметры по официальному мануалу digitop.ua (официальные страницы серии PS M6R/M6W) + дистрибьюторы (данные подтверждены перекрёстно). Все значения верифицированы из первичного источника.
Параметр
PS-40A
PS-63A
Тип устройства
Переключатель фаз цифровой, DIN-рейка
Производитель
DigiTOP (ООО «Енергохіт»), Київ, Україна
Рабочее напряжение (вход)
50–400В
Рабочая частота
50Гц
Верхняя граница отключения (настройка)
210–270 В (заводская: 250В)
Нижняя граница отключения (настройка)
120–200 В (заводская: 170В)
Гистерезис напряжения (настройка)
1–10В (заводская: 3В)
Гистерезис по нижней границе (настройка)
1–14 В (заводская: 5В)
Контроль асимметрии фаз (настройка)
20–99В / OFF (заводская: 50В)
Время отключения по верхней границе
не более 0,02с
Время отключения по нижней границе (<120В)
не более 0,02с
Задержка первого включения нагрузки (настройка)
0–600с (заводская: 5с)
Задержка возврата на приоритетную фазу (настройка)
5–120с (заводская: 15с)
Задержка переключения по нижней границе (120В<U<Uвст)
1–10с (заводская: 1с)
Номинальный ток на контактах реле*
40А
63А
Приоритетная фаза (настройка)
L1 / L2 / L3 / OFF (заводская: L1)
Контроль залипания контактора
Присутствует
Погрешность вольтметра
не более 1%
Потребляемая мощность
не более 5Вт
Степень защиты прибора
IP20
Момент затяжки винтов клемм
Момент затяжки винтов клемм
Рабочая температура
−25…+50°С
Относительная влажность (эксплуатация)
30–80%
Установка во влажных помещениях
Требуется монтажный бокс IP55
Термозащита
Откл. при +70°С / Вкл. при охлаждении до +60°С (отключаема)
Яркость индикатора (настройка)
1–9 (заводская: 7)
Автоблокировка кнопок
On/OFF (заводская: OFF), блокировка через 30с
Габаритные размеры (В×Ш×Г)
90 × 105 × 67мм
Ширина в модулях DIN
6 модулей
Монтаж
DIN-рейка TS-35; любое положение в пространстве
Срок эксплуатации
10 лет
Гарантия производителя
60 месяцев (5 лет)
Логика переключения фаз PS M6
| Настройка приоритета | При аварии на используемой фазе | Макс. сечение провода |
|---|---|---|
| L1 / L2 / L3 (задан явно) | Переключение на следующую исправную фазу | Возврат на приоритетную через 5–120с (заводская 15с) |
| OFF (не задан) | Переключение на следующую исправную фазу | Остаётся на текущей фазе до следующей аварии |
| Все три фазы вне допуска | Выход отключён до нормализации хотя бы одной фазы |
|
Область применения шаблона Visio DigiTOP PS M6
Шаблон предназначен для следующих типов проектной документации:
- Питание особо ответственного однофазного оборудования на трёхфазном вводе — сервер, медицинское холодильное оборудование, охранная сигнализация: устройство автоматически находит исправную фазу, обеспечивая непрерывность питания даже при аварии на одной или двух фазах.
- Компенсация неравномерной нагрузки фаз — если приоритетная фаза регулярно перегружена соседними потребителями, устройство временно переключается на менее нагруженную фазу.
- Резервирование без перехода на генератор — если хотя бы одна фаза трёхфазного ввода в норме, критическая однофазная нагрузка продолжает получать питание без необходимости запуска резервного источника.
- Схемы щитов в Microsoft Visio — фигура используется в компоновочных схемах трёхфазных щитов как элемент питания критической однофазной нагрузки.
Для комплексной защиты с контролем тока применяется DigiTOP VA-3F M6 (реле напряжения с контролем тока). Для трёхфазной защиты используется DigiTOP VP-3F M6 (трёхфазное реле напряжения).
При построении компоновочной или однолинейной схемы применяются Smart-фигуры Hager Volta 60 (щит электрический), Hager ERC / ESC (силовой контактор), шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, Novatek РВ-123 (реле времени), трафаретом переключателя фаз ZUBR S6 и всеми шаблонами фигур каталога download.
