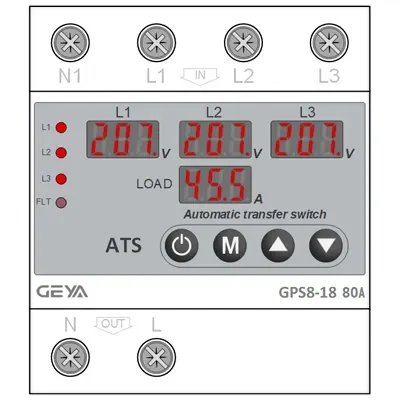

Smart-фигуры для Microsoft Visio - профессиональный шаблон (.vssx) GEYA GPS8-18 — трёхфазный автоматический переключатель резерва (АВР / ATS) с встроенной цифровой защитой производителя Zhejiang Geya Electrical Co., Ltd. (г. Юэцин, провинция Чжэцзян, Китай). Устройство одновременно выполняет функции АВР и реле защиты: контролирует напряжение и ток в реальном времени по методу True RMS и автоматически переключает нагрузку между тремя однофазными источниками питания (L1, L2, L3-N).
В отличие от механических переключателей резерва, GPS8-18 — это интеллектуальное реле защиты со встроенным микропроцессором. Устройство защищает от перенапряжения, пониженного напряжения и перегрузки по току. Все пороговые значения настраиваются через цифровую панель на лицевой стороне. Линейка включает две модели по номинальному току: GPS8-18 63А и GPS8-18 80А.
Согласно официальной инструкции (V1.0): «The input of this product is L1, L2, L3-N, and the output is L-N». На входе — три однофазных источника (L1-N, L2-N, L3-N). На выходе LOAD — одна фаза, выбранная устройством. GPS8-18 не распределяет трёхфазную нагрузку между фазами — он выбирает лучшую из трёх однофазных линий. В схеме Visio нагрузка на выходе — только однофазная.
Инструкция явно указывает: «This product does not have isolation function. Please disconnect the superior MCB during maintenance!!!» Перед любым обслуживанием — отключать вышестоящий автоматический выключатель. На схеме Visio GPS8-18 всегда изображается после вводного АВ.
Что входит в шаблон Visio GEYA GPS8-18
Верифицировано с оф. источника: geya.net, + дистрибьюторские листинги, раздел «GPS8-18-Instruction-Manual_V1.0-ENG». Проверено: 12.09.2026
| Модель | Ток, А | Напряжение | Корпус (Ш×В×Г), мм |
|---|---|---|---|
| GPS8-18 63A | 63A | AC 220В (3Ф) | 82×72×68 |
| GPS8-18 80A | 80A | AC 220В (3Ф) | 82×72×68 |
В отличие от простых механических переключателей резерва, GPS8-18 оснащён микропроцессором с измерением True RMS. Устройство защищает нагрузку от перенапряжения (OFF или 230–300В), пониженного напряжения (140–210В или OFF) и перегрузки по току (1–63А или 80А) — с настраиваемыми задержками для каждой защиты. Это делает его альтернативой связке «реле напряжения + АВР» в одном модуле.
При выборе L1 (заводская уставка): устройство всегда возвращается на L1 при восстановлении её нормального напряжения. При AUTO: устройство остаётся на текущей нормальной фазе, автовозврат не выполняется. Это ключевой параметр для схемы: при трёх независимых вводах (городская сеть, генератор, солнечный инвертор) — выбирать AUTO. При одном приоритетном вводе — выставлять его явно (L1 / L2 / L3).
Оба прибора: 82×72×68 мм, 280/320 г, IP40/IP20, DIN-рейка EN/IEC 60715. Ключевое отличие: GPS8-17 имеет 2 однофазных входа (L1-N1 и L2-N2), GPS8-18 — 3 однофазных входа (L1-N, L2-N, L3-N) с общей нейтралью. Обозначение клемм разное.
Особенности Smart-фигуры GEYA GEYA GPS8-18
GPS8-18 vs GPS8-17 — ключевые отличия
Верифицировано с оф. источника: geya.net, + дистрибьюторские листинги «GPS8-18-V1.0» и «GPS8-17-220V-V1.5». Проверено: 12.09.2026
| Параметр | GPS8-18 ✦ трёхфазный | GPS8-17 однофазный |
|---|---|---|
| Топология входов | 3×L-N (L1-N, L2-N, L3-N) | 2×L-N (L1-N1, L2-N2) |
| Выход | 1×L-N (одна из 3 фаз) | 1×L-N (одна из 2 линий) |
| Нейтраль | Общая N для всех входов | N1 и N2 объединены внутри |
| Приоритет источника | L1 / L2 / L3 / AUTO | L1 / L2 / AUTO |
| Отображение напряжения | V L1 · V L2 · V L3 | V L1 · V L2 |
| LED-индикаторы фаз | L1 · L2 · L3 · FLT | L1 · L2 · FLT |
| Масса | 320г | 280г |
| Мехресурс / Элресурс | 1×10⁶ / 1×10⁴ | 1×10⁴ / 1×10⁴ |
| Корпус (В×Ш×Г) | 82×72×68 мм | 82×72×68 мм |
| Версия мануала | V1.0 | V1.5 |
Технические характеристики GEYA GPS8-18
Параметры по официальному каталогу: geya.net, + дистрибьюторские листинги «GPS8-18», раздел «GPS8-18-220V-Instruction-Manual_V1.0-ENG.pdf» (15.09.2026).
| Параметр | Значение |
|---|---|
| Тип устройства | АВР / ATS трёхфазный вход, однофазный выход + реле защиты (True RMS) |
| Производитель | Zhejiang Geya Electrical Co., Ltd., Юэцин, Чжэцзян, Китай |
| Номинальное напряжение питания | AC 220В (L1, L2, L3-N), 45–65Гц |
| Рабочий диапазон напряжения | 80–400В (L1/L2/L3-N) |
| Номинальный ток (AC1) | 63А / 80А |
| Погрешность измерения | ≤1% |
| Нагрузка (собственное потребление) | AC max. 3ВА |
| Порог перенапряжения U↑ (настр.) | OFF или 230–300В; заводская уставка: 275В; шаг 1В |
| Порог восстановления U↑ | 225–295В; заводская уставка: 265В; шаг 1В |
| Порог пониженного напряжения U↓ (настр.) | 140–210В или OFF; заводская уставка: 175В; шаг 1В |
| Порог восстановления U↓ | 145–215В; заводская уставка: 180В; шаг 1В |
| Задержка срабатывания по U (настр.) | 0,1–10с; заводская уставка: 0,5с; шаг 0,1с |
| Защита по перегрузке I↑ (настр.) | OFF или 1–63А/80А; заводская уставка: 60А/80А; шаг 0,1А |
| Задержка срабатывания по I↑ (настр.) | 2–600с; заводская уставка: 5с; шаг 1с |
| Задержка переключения (настр.) | 0–900с; заводская уставка: 0с (фактически ~0,2с при 0) |
| Задержка пуска (Power-up delay) | 2–600с; заводская уставка: 5с; шаг 1с |
| Задержка сброса (Reset time) | 2–900с; заводская уставка: 10с; шаг 1с |
| Приоритет фазы (настр.) | L1 / L2 / L3 / AUTO; заводская уставка: L1 |
| Сброс после аварии | ON (авто) / OFF (ручной); заводская уставка: ON |
| Механический ресурс | 1×10⁶ циклов |
| Электрический ресурс (AC1) | 1×10⁴ циклов |
| Монтаж | DIN-рейка EN/IEC 60715, любое положение |
| Степень защиты | IP40 (лицевая панель) / IP20 (клеммы) |
| Габариты (В×Ш×Г) | 82 × 72 × 68мм |
| Масса | 320г |
| Рабочая температура | −20…+60°С |
| Температура хранения | −35…+75°С |
| Категория перенапряжения | III |
Схема выбора модели GPS8-18 или GPS8-17
| Ситуация | Выбор | Примечание |
|---|---|---|
| Трёхфазная сеть, нужна автоматическая балансировка между фазами | GPS8-18 | Контролирует L1, L2, L3 и выбирает нормальную фазу |
| Однофазная нагрузка, два источника (сеть + генератор) | GPS8-17 | 2 входа L-N, один выход. Проще и легче (280г) |
| Объект с нестабильным напряжением по фазам (перекосы) | GPS8-18 | Мониторинг трёх фаз — автоматически переключает на лучшую |
| Нагрузка до 63А + приоритет городской сети + генератор резервный | GPS8-18 63A | Приоритет L1, Fault reset ON — стандартная схема резерва |
| Нагрузка 64–80А | GPS8-18 80A | Корпус идентичен 63А, настройки аналогичны |
| Нужна полная гальваническая развязка нейтралей источников | ⚠️ Не GPS8-18 | Нейтраль — общая для всех входов. Нужен изолирующий АВР. |
Используя предопределённые фигуры Microsoft Visio, вы можете быстро создавать понятные однолинейные и компоновочные схемы щитов. Применив стенсил Visio GEYA GPS8-18, вы сможете точно визуализировать компоновку системы с учётом реальных габаритов и автоматически получить спецификацию оборудования. Все фигуры выполнены в масштабе с высокой точностью деталей. Случайное изменение или нарушение целостности шаблона исключено.
Область применения шаблона Visio GEYA GPS8-18
Трафарет предназначен для следующих типов проектной документации:
- Объекты с трёхфазным вводом и нестабильным напряжением по фазам — GPS8-18 мониторит все три фазы одновременно и автоматически переключает однофазную нагрузку на фазу с нормальным напряжением. Актуально для сельской местности и промышленных зон;
- Схемы с тремя независимыми однофазными источниками — городская сеть (L1) + генератор (L2) + инвертор (L3). В режиме AUTO устройство само выбирает доступный нормальный источник. На схеме Visio — три ввода на GPS8-18, один выход к нагрузке;
- Промышленные и коммерческие объекты до 80А — питание критичного однофазного оборудования (серверы, кассовые системы, медицинские приборы) от трёхфазного ввода с автоматическим резервированием;
- Совместные схемы GPS8-17 + GPS8-18 — в крупных щитах возможна комбинация: GPS8-18 для трёхфазного ввода + GPS8-17 для отдельной однофазной группы;
- Компоновочные и однолинейные схемы распределительных щитов в Microsoft Visio — фигура как элемент автоматического резервирования питания.
Для аналогичного функционала от другого бренда смотрите DigiTOP PS-M6 или ZUBR S6. Для переключения отдельной однофазной группы GEYA GPS8-17 или автоматический АВР GEYA G2R-63 II 2P. При построении компоновочной или однолинейной схемы применяются Smart-фигуры электрического щита Hager Volta 48, LED индикаторы на DIN Hager SVN, шаблон AutoMarker и трафарет ГОСТ 2.710-81 / IEC 60617, трёхфазное реле напряжения DigiTOP VP-3F M6 и все шаблоны фигур каталога download.
Лицензия на использование
- Данный шаблон имеет ограничения - запрет свободного распространения.
Вы можете использовать его в неограниченном количестве проектов, которые принадлежат Вам, без распространения или перепродажи шаблона модели. Вы не можете распространять изменённый шаблон в соответствии с условиями ограничения. - Ваша поддержка - ключ, чтобы делиться знаниями!
Ваш взнос позволит нам провести кропотливую работу и создать больше качественного контента, который будет полезен вам.
Присоединяйтесь к нам в создании положительных изменений! Ваше небольшое пожертвование поможет нам расширить формат и улучшить функциональность. Вместе мы можем сделать больше!
🗜️ Состав архива для скачивания
Архив содержит один файл - Geya-GPS8-18-Stencils.vssxВнутри файла:
- 1 Smart-фигура с вариативностью 2 номиналов тока: 63/80А;

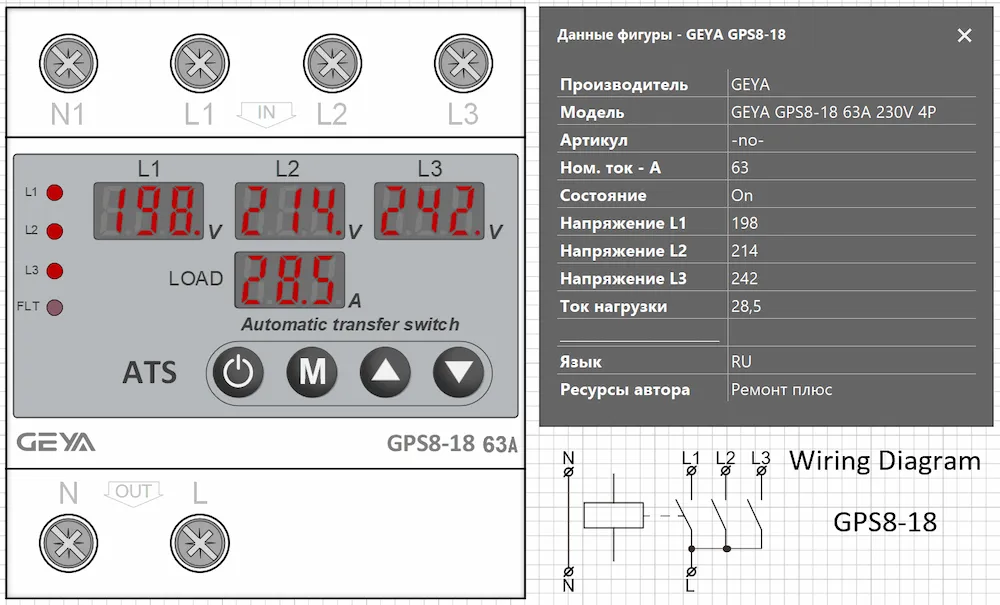

- Индикаторы на фигуре: LED L1, LED L2, LED L3, LED FLT, цифровой дисплей (V L1, V L2, V L3, A нагрузки);
- Активные точки подключения: L1, L2, L3 +N1 (вход Source I), L+N OUT (нагрузка);
- Мультиязычная модель - позволяет выбрать язык параметров и подсказок;
- Совместимость — работает с шаблоном AutoMarker (ГОСТ 2.710-81 / IEC 60617);
- Формат: .vssx - совместим с Visio 2013, 2016, 2019, 2021, Office 365.
*Все фигуры находятся в одном файле и доступны сразу после добавления стенсила в Visio.
